Замена шаровой опоры своими руками, видео замены шаровых

Замена шаровой опоры своими руками, видео замены шаровых

Шарнирные элементы являются важной составляющей подвески современного автомобиля. Правильная диагностика, а также своевременная замена шаровой опоры помогут предотвратить появление стуков в подвеске. Сделать это своими руками в гараже сможет даже начинающий автолюбитель.

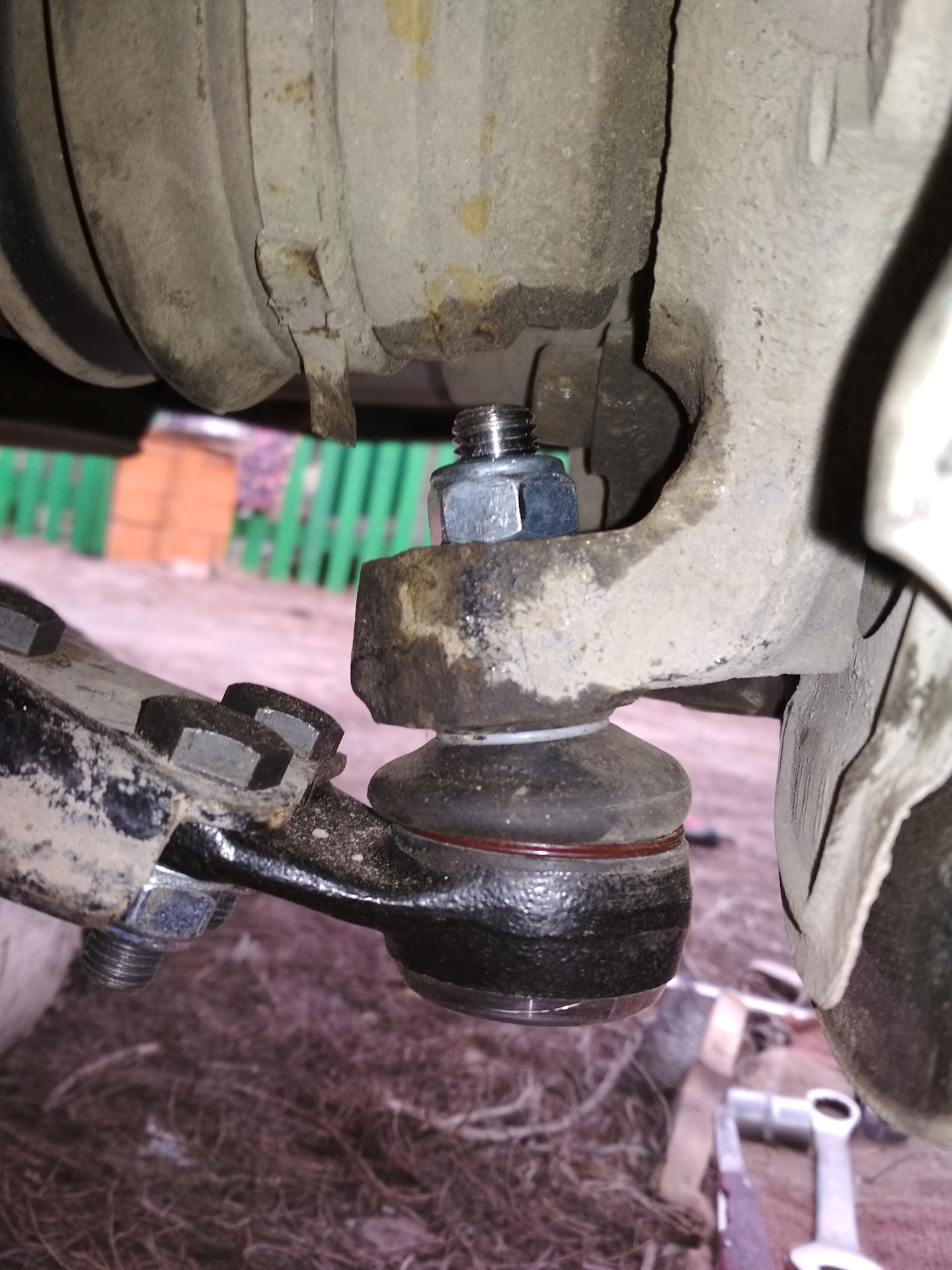

Шаровая опора автомобиля предназначена для подвижного соединения поворотного кулака и рычага подвески. Иными словами, части подвески, которая поворачивает вслед за рулевым колесом и части, предназначение которой лишь в гашении колебаний при проезде неровностей.

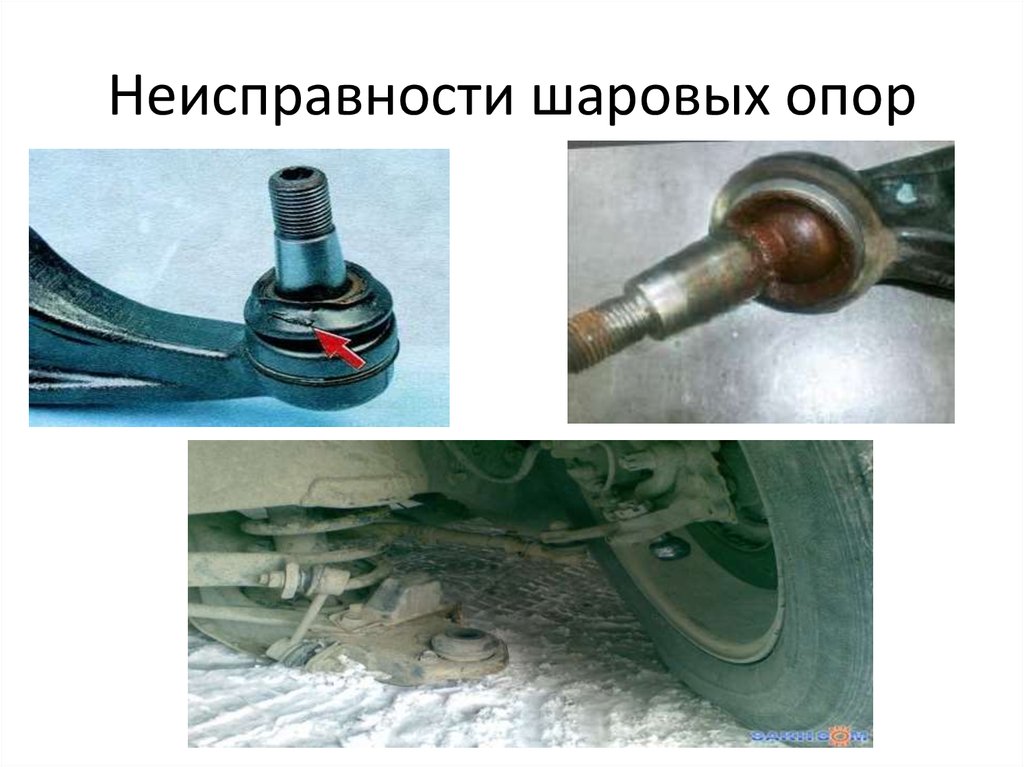

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.Устройства подвески автомобиля

Для того чтобы проверить шаровую опору, вам потребуется:

  • использовать подъемник либо вывесить переднюю ось машины;
  • заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
  • приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

  1. Положите руку на шаровую опору и один из сочленяемых ею элементов;
  2. попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.замена шаровых ваз

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

  1. отвернуть заглушку в нижней части шаровой;
  2. используя нутромер штангенциркуля, измерьте величину отверстия;
  3. пограничное значение не должно превышать 11, 8 мм.

Как снять шаровую

Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

съемник шаровых опорСуществует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

Опора с заклепками

шаровые опоры на заклепкахЕсли на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

Инструменты

Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

Для ремонта вам потребуются:конструкция шаровой опоры

  • домкрат;
  • противооткатные упоры для колес, а также страховочные подпоры для авто;
  • съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
  • баллонный ключ для снятия колес;
  • ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
  • пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

Замена своими руками

Последовательность необходимых для замены своими руками работ:

  1. установите противооткатные упоры;
  2. поддомкратьте автомобиль, зафиксировав его страховочными подпорами;
  3. открутите колесо;
  4. снимите фиксирующую скобу верхней точки крепления, если таковая предусмотрена;
  5. используя ключ на 17, отверните гайку верхнего крепления шарнира к поворотному кулаку;
  6. зафиксируйте болт, использующийся для крепления опоры к рычагу, с помощью ключа на 17. Затем головкой на 17 либо ключом аналогичного размера отверните болты, расположенные снизу рычага. Таким способом открутите все 3 точки крепления;
  7. выдерните ступичный узел и шаровую опору с посадочного места в рычаге. Теперь вы сможете повернуть «кулак» для более удобной  работы со съемником;
  8. установите съемник, дабы вытащить палец шаровой из посадочного конуса в поворотном кулаке.

Установка

Перед монтажом нового шарнирного элемента, убедитесь, что поверхность посадочного конуса чистая. Установка осуществляется в обратном к снятию порядке. Обратите внимание на расположение болтов и гаек. В случае с Дэу Ланос головка болта располагается сверху, а болт снизу рычага.

При покупке мы рекомендуем отдать предпочтение изделиям, которые комплектуются гайками с резиновыми вставками. Такое конструктивное решение препятствует самопроизвольному откручиванию гайки. Если вы не уверены в добросовестности завода-изготовителя новой шаровой, снимите пыльник и добавьте смазки. Можно использовать солидол либо литол. Но не переборщите, так как слишком большое количество густой смазки может привести к разрыву пыльника.

Когда менять совсем необязательно

В некоторых случаях замена шаровых опор необязательна, так как они поддаются восстановлению. Для владельцев редких авто – это может быть актуальным решением. Следите за состоянием пыльника. Его можно менять отдельно, при этом в некоторых случаях использовать можно даже пыльники от старых рулевых наконечников.
